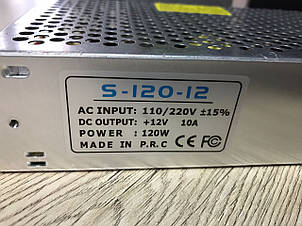

• Вхідна змінна напруга: 220В;
• Вихідна постійна напруга: 12В;
• Вихідний струм: 10A;
• Потужність: 120W;
• Підстроювання напруги: +/- 10%;
• Індикатор напруги: +;
• Габаритні розміри: 200×100×40 мм;
• Вага: 430г.

Для під'єднання низьковольтного навантаження за доступності мережевої напруги 220 вольтів традиційно використовуються блоки живлення. Такі джерела дедалі частіше здійснюються за імпульсною схемою, вигідною відмінністю від трансформаторної:

• малою вагою та габаритами;
• достатньою потужністю.

Серед імпульсних блоків живлення, найлегші, компактні та доступні за ціною — це мережеві адаптери, , що вирізняються дуже широким рядом вихідних напружень. Такі пристрої виробляються в пластиковому корпусі. Однак здебільшого вони малопотужні, розраховані на струми максимум до 5 Амперів, що часто недостатньо для живлення багатьох радіоаматорських конструкцій. Важливо, що мережеві адаптери не містять захисту — у разі короткого замикання швидко виходять із ладу.

акуна блока живлення 12 В 10 А виправдано розміщенням його "електрононої начинки" на платі всередині вентильованого корпусу, що забезпечує низку переваг.

Таке джерело стабільної постійної напруги характеризується низьким коефіцієнтом пульсації та невеликим рівнем перешкод. Треба зазначити, що розглядаючий блок живлення зроблений з захистом від короткого замикання і перевантаження.

ля під'єднання вхідної змінної напруги 220 Вольтів, вихідних виводів і заземлення слугують роз'єми з номерами контактів від 1 до 7.

На корпусі блока живлення, поруч із роз'ємом, є гравіювання з нагадуванням призначення кожного входу та виходу, щоб Ви не помилилися під час під'єднання.

1. Під'єднання 220 В.
2. Під'єднання 220 В.
3. Заземлення.
4. "-" на виході 12 В.
5. "-" на виході 12 В.
6. "+" на виході 12 В.
7. "+" на виході 12 В.

Блок живлення 12 В 10 А вигідно купити через наявність двох незалежних вихідних каналів, а також можливості під'єднувати контур заземлення.

Якщо Вам потрібно приєднати два споживачі, розраховані на напругу 12 В і споживаний струм не більш ніж 10 А:

• одна з них під'єднується до клем 4 і 6;
• інший — до клем 5 і 7.

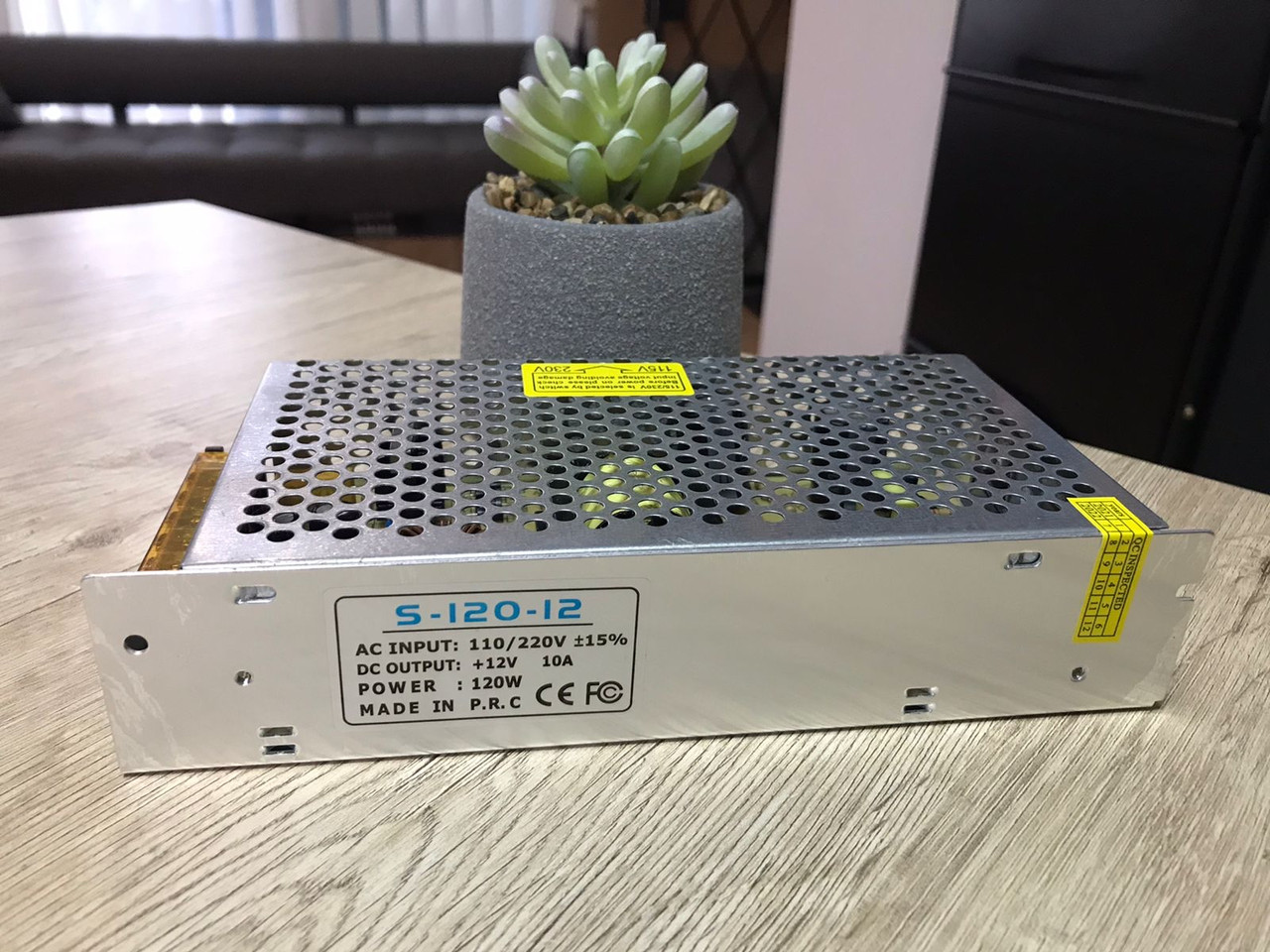

Таке джерело живлення являє собою прямокутник, з трьох сторін закритий суцільними металевими пластинами, а з двох інших боків — пластинами з безліччю просвердлених вентиляційних отворів. З огляду на пристойний вихідний струм — 10 Амперів, таке виготовлення більш ніж вигідно, гарантуючи відведення тепла за допомогою конвекції.

Вентиляційні отвори дають Вам змогу помітити, що низка силових електронних компонентів блока живлення 12 В прикріплені до радіатора за допомогою гвинтів, що додатково сприяє охолодженню та збільшує надійність пристрою, з огляду на його чималу потужність — 120 Вт.

Сфера застосування блока живлення 12 V 10 A

Таке джерело напруги може використовуватися для живлення всіх видів навантаження, розрахованого на напругу 12 В і струм не більш ніж 10 Амперів.

З огляду на щораз більшу популярність світлодіодного освітлення, блок живлення може використовуватися для живлення світлодіодної стрічки або модуля
