S-250-12 являє собою стабілізований імпульсний блок живлення. Особливостями імпульсних блоків живлення є: підтримка вихідної напруги на одному рівні, стабілізація напруги з допомогою зворотного зв'язку негативної величини, високий ККД і т. д. Даний модуль часто використовується в якості джерела живлення для LED стрічки. Також його можна використовувати в різних низьковольтних лініях освітлення, комп'ютерної техніки та інших приладах.

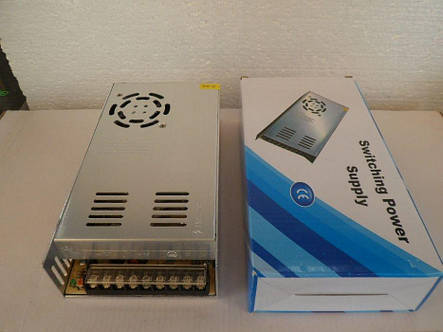

Імпульсний блок живлення S-250-12 виконаний у металевому корпусі і має ступінь захисту IP20. Відповідно до норм європейських країн даний модуль має захист проти твердих частинок розміром більше 12 мм та не володіє стійкістю до дії вологи. Рекомендується використовувати даний імпульсний блок живлення в середовищі з низькою вологістю. Також даний блок живлення має захист від: КЗ (короткого замикання) і перевантаження. Максимальна сила струму становить 20 А. Вихідна потужність складає 250 Вт.

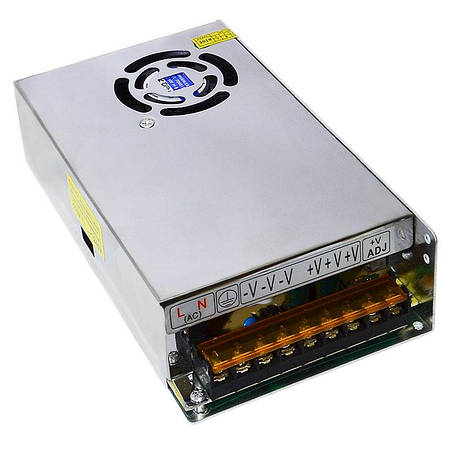

Підключається навантаження і напругу живлення до плати модульного джерела живлення за допомогою клемника. Призначення контактів клемника:
| L, N: | мережевий кабель 220В |
| GND: | «земля» |
| -V: | вихідна напруга живлення 12 В |
| +V: | вихідна напруга живлення +12 В |
| +V ADJ: | точність вихідної напруги |
Налаштовується вихідна напруга з допомогою підлаштування резистора. Діапазон вихідної напруги складає від 10 до 14 В постійного струму.
Діапазон вхідної напруги знаходиться в межах від 100 до 264 В змінного струму. Про наявність вхідної напруги сигналізує світлодіод.
Технічні характеристики:
| Модель | S-250-12 |
| Тип блока питания | Импульсный |
| Степень защиты | IP20 |
| Входное напряжение, В | 100 ... 264 |
| Максимальный выходной ток, А | 20 |
| Выходное напряжение, В | 12 |
| Выходная мощность, Вт | 250 |
| Рабочая температура, °C | -10 ... +60 |
| Размеры блока питания, мм | 197 х 49 х 110 |
| Вес, г | 610 |
| Основні | |
|---|---|
| Вихідний струм, не більше | 20 А |
| Захист від короткого замикання | Так |
| Захист від перевантаження | Так |
| Тип блоку живлення | Імпульсний |
| Вихідна напруга | 12 В |
| Вихідна потужність | 250 Вт |
| ККД, не менше | 80 % |
| Матеріал корпусу | Метал |
| Тип індикації | Світлодіодна |
| Тип охолодження | Активний |
| Стан | Новий |
| Гарантійний термін | 1 міс |
- Ціна: 402 грн
